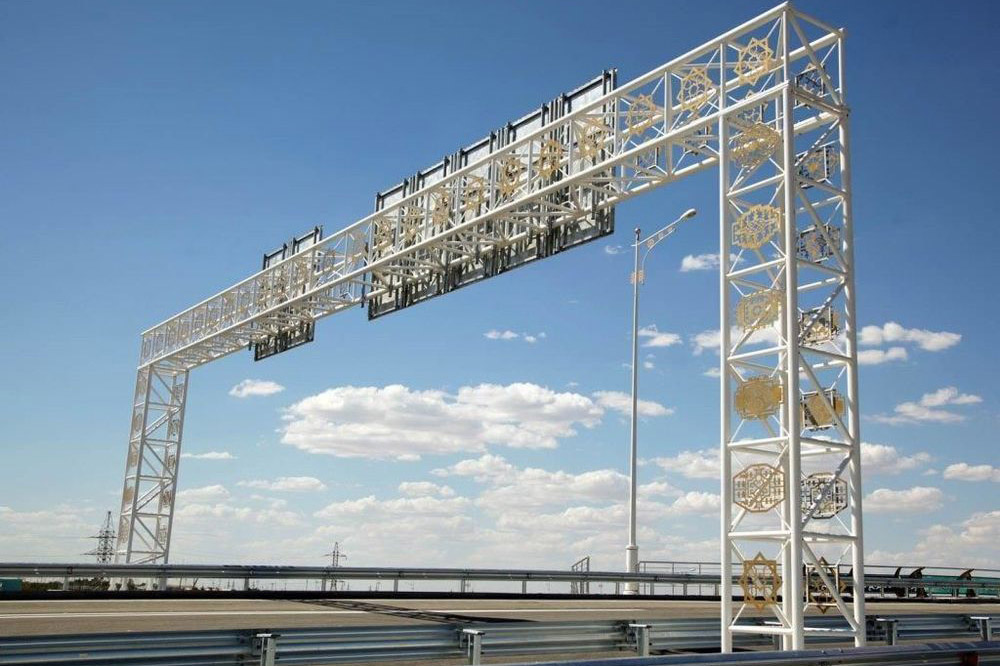

Когда речь заходит о надёжных и долговечных сооружениях, на ум приходят Рамные конструкции для дорожного строительства, которые уже давно стали индустриальным стандартом. Эти элементы обеспечивают устойчивость мостов, путепроводов, эстакад и временных объездов, выдерживая колоссальные нагрузки. Опыт показывает, что именно рамы позволяют сочетать скорость возведения с высокими эксплуатационными характеристиками.
В этой статье мы разберём, что такое рамные конструкции, какие виды существуют, как они проектируются и монтируются. Также поговорим о типичных ошибках и способах их избежать. Материал будет полезен как инженерам, так и частным застройщикам, желающим понять базовые принципы.
Классификация рамных систем
Рамные конструкции представляют собой пространственные системы, состоящие из вертикальных стоек и горизонтальных ригелей, жёстко соединённых между собой. Такая схема распределяет нагрузки равномерно, что особенно важно для дорожных объектов, испытывающих динамические воздействия от транспорта. Существует несколько основных типов рам, каждый из которых применяется в зависимости от пролёта и условий эксплуатации.
Выбор конкретной конструктивной схемы зависит от множества факторов: ширины перекрываемого пролёта, интенсивности движения, типа грунта и климатических условий. Ниже рассмотрим три самых распространённых варианта.
Одноярусные и многоярусные рамы
Одноярусные рамы используются для небольших мостов и путепроводов, где высота опор не превышает десяти метров. Они просты в изготовлении и монтаже, не требуют сложного оборудования. Многоярусные системы применяются для высоких эстакад и развязок, где необходимо распределить нагрузку на нескольких уровнях. Каждый ярус представляет собой самостоятельную раму, связанную с соседними через специальные узлы.
Основное преимущество многоярусных рам – возможность регулировать жёсткость конструкции, добавляя или убирая связи. Однако их расчёт значительно сложнее и требует использования специализированного программного обеспечения. На практике такие системы чаще встречаются в городской инфраструктуре.
Портальные и полупортальные рамы
Портальные рамы имеют жёсткое соединение ригеля со стойками, образуя П-образную форму. Это позволяет перекрывать пролёты до 30 метров без промежуточных опор. Полупортальные рамы имеют шарнирное крепление одной из стоек, что снижает напряжения в элементах при температурных деформациях. Их применяют для пешеходных переходов или лёгких мостов.
Каждый из этих типов имеет свои нюансы расчёта. Например, портальная рама более чувствительна к неравномерной осадке фундамента, поэтому требует качественной подготовки основания. Полупортальные конструкции прощают некоторые погрешности, но требуют регулярного обслуживания шарнирных узлов.
Рамно-консольные системы
Рамно-консольные системы используются при строительстве виадуков и мостов с большим количеством опор. Они сочетают в себе жёсткую раму и консольные вылеты, что позволяет увеличить длину пролёта без увеличения массы металла. Такая схема эффективна при пересечении оврагов или рек.
Главный недостаток – сложность монтажа консольных элементов, требующая временных опор и кранов большой грузоподъёмности. Тем не менее, при правильном проектировании такая конструкция может служить десятилетиями без капитального ремонта.
Материалы и технологии изготовления
Для изготовления рамных конструкций чаще всего используют низколегированную сталь марок 09Г2С, 15ХСНД или аналоги, устойчивые к коррозии и низким температурам. В последние годы набирают популярность алюминиевые сплавы для временных сооружений, но для постоянных мостов сталь остаётся безальтернативным вариантом. Толщина металла подбирается расчётом, исходя из нагрузок и климатической зоны.
Производственный процесс включает резку, сварку, сборку на стапелях и антикоррозийную обработку. Современные заводы используют автоматизированные линии, что повышает точность геометрии и качество сварных швов. После изготовления каждая секция проходит контроль ультразвуком и испытания на прочность.
Особенности сварных соединений
Сварные швы – самое уязвимое место любой рамной конструкции. Для ответственных узлов применяют двустороннюю сварку с полным проваром, а затем проводят контроль рентгеном или ультразвуком. Категорически запрещается использовать швы с подрезами или шлаковыми включениями, так как это резко снижает усталостную прочность.
После сварки детали подвергают отпуску для снятия внутренних напряжений. Если этим пренебречь, под воздействием вибрации в металле могут образоваться микротрещины, которые со временем приведут к разрушению. Особенно это критично для мостов с интенсивным движением.
Антикоррозийная защита
Оцинкование горячим способом – самый надёжный способ защиты. Однако для крупногабаритных рам это невозможно из-за размеров ванн. Поэтому применяют комбинированную систему: дробеструйная очистка, нанесение цинкосодержащего грунта и двух слоёв атмосферостойкой эмали. Толщина покрытия должна быть не менее 200 микрон.
В агрессивной среде (например, дороги с химическими реагентами) дополнительно используют протекторную защиту или лакокрасочные системы на основе полиуретана. Срок службы такого покрытия достигает 15-20 лет до первого ремонта.
Проектирование и расчёт нагрузок
Проектирование рамных конструкций – многоэтапный процесс, начинающийся с геодезических изысканий и заканчивающийся детальной проработкой узлов. Основные нагрузки: вес конструкции, транспортные потоки, ветер, снег и температурные воздействия. Расчёт ведётся по методу предельных состояний, что гарантирует безопасность при экстремальных условиях.
Современные программы, такие как Лира, SCAD или ANSYS, позволяют моделировать работу конструкции с учётом нелинейности и динамики. Это позволяет оптимизировать сечение элементов, экономя до 20% металла без потери прочности.
- Определение категории дороги и нормативных нагрузок по СП 35.13330
- Расчёт пролёта и высоты системы в зависимости от рельефа
- Подбор типа поперечного сечения (двутавр, коробчатое сечение, ферма)
- Проверка на устойчивость и усталостную прочность
- Учёт сейсмичности района строительства
Монтаж и контроль качества
Монтаж рамных конструкций требует чёткой организации и использования тяжёлой техники. Для мостов применяют краны грузоподъёмностью от 50 до 200 тонн. Монтаж ведётся крупными блоками, которые соединяются на высоте через монтажные болты или сварку. Каждый стык маркируется и проверяется отделом технического контроля.
Перед началом работ обязательно устраивается временная опора или подмостье. Это безопасно и позволяет точно выставить геометрию. При монтаже важно контролировать вертикальные отметки и проектные зазоры в деформационных швах.
Монтажные болты vs сварка
Болтовые соединения на высокопрочных болтах быстрее в монтаже и не требуют квалифицированных сварщиков на площадке. Однако стыки на болтах менее жёсткие, чем сварные. Чаще всего применяется комбинированный метод: основные узлы свариваются на заводе, а монтажные стыки выполняются на болтах.
Для болтовых соединений обязательна постановка контролируемого натяжения через тарировочный ключ. Каждая партия болтов проходит испытания на прочность. Затяжка выполняется от середины стыка к краям – это предотвращает перекосы.
Геодезический контроль
После сборки каждого блока проводится геодезическая съёмка фактического положения элементов. Отклонения от проекта не должны превышать допустимых значений (обычно 5-10 мм). Если обнаружены расхождения, проводится рихтовка с помощью домкратов.
Результаты измерений фиксируются в исполнительной схеме, которая является документальным подтверждением качества. Без такой схемы объект не может быть сдан в эксплуатацию.
Типичные ошибки в строительстве
Самая распространённая ошибка – экономия на антикоррозийной защите. Вторая – неправильный выбор марки стали для холодного климата, что приводит к хладноломкости. Третья – игнорирование расчёта на усталость при интенсивном движении большегрузов.
Монтажники часто забывают о необходимости временных распорок до полного закрепления узлов. Это может привести к потере устойчивости и обрушению. Также встречается неплотная затяжка болтов, что вызывает дребезжание и преждевременный износ.
- Несоблюдение технологии сварки в полевых условиях
- Отсутствие дренажных отверстий в полостях
- Применение самодельных крепёжных элементов
- Нарушение требований по битумной гидроизоляции опорных частей
- Игнорирование ветровых нагрузок при монтаже
Современные тенденции и инновации
Строительная отрасль движется в сторону увеличения доли заводского изготовления. Модульные рамы собираются на производстве и доставляются на площадку готовыми блоками. Это сокращает сроки строительства в 2-3 раза и повышает качество работ.
Внедряются системы мониторинга на основе датчиков, которые в реальном времени передают данные о напряжённо-деформированном состоянии конструкции. Это позволяет своевременно выявлять дефекты и предупреждать аварии.
- Использование высокопрочных сталей (до 590 МПа)
- Применение BIM-технологий для проектирования
- Роботизированная сварка ответственных швов
- Самовосстанавливающиеся покрытия на основе полимеров
- Лазерное сканирование после монтажа
Заключение
Рамные конструкции остаются незаменимым элементом дорожной инфраструктуры, обеспечивая безопасность и долговечность сооружений. Их правильное проектирование и монтаж требуют высокой квалификации и строгого соблюдения нормативов. Однако результатом становится надёжный мост или путепровод, способный служить без капитального ремонта 50 и более лет.
Выбор конкретной схемы всегда должен основываться на расчётах и экономической целесообразности, а не на преференциях подрядчика. Только комплексный подход позволит избежать проблем в будущем.
Инвестиции в качественные материалы и контроль на всех этапах – единственный способ снизить совокупную стоимость владения объектом.
